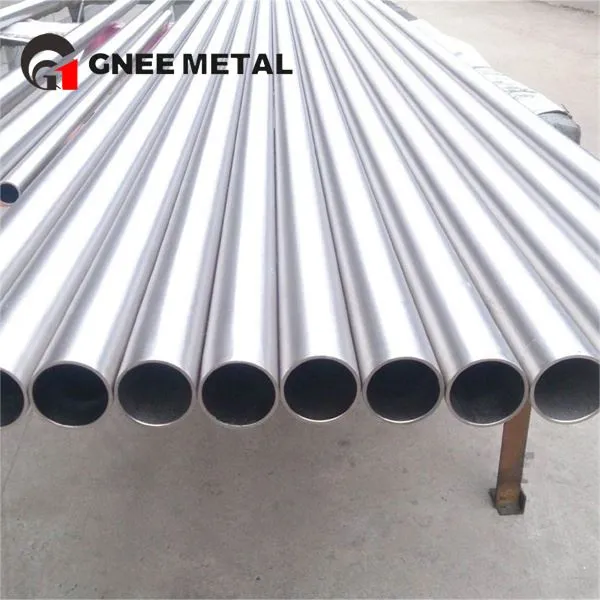

АСТМ Б338 Цеви од легуре титанијума
Ова спецификација покрива 28 разреда бешавних и заварених цеви од легуре титанијума за површинске кондензаторе, испариваче и измењиваче топлоте.
Opis
Шта је АСТМ Б338?
АСТМ Б338 је примарна међународна спецификација која покрива бешавне и заварене цеви од титанијума и легура титанијума које се користе у површинским кондензаторима, испаривачима и измењивачима топлоте.
Тренутна активна верзија је АСТМ Б338-17(2021), која укључује 28 различитих врста титанијума и легура титанијума. Овај стандард је технички еквивалентан АСМЕ СБ-338, што значи да цеви сертификоване према АСТМ Б338 такође испуњавају захтеве АСМЕ кода за котлове и посуде под притиском, омогућавајући двоструку сертификацију за шире индустријске примене.
| Оцена | УНС ознака | Опис материјала |
|---|---|---|
| 1. разред | R50250 | Нелегирани титанијум |
| 2. разред | R50400 | Нелегирани титанијум |
| Оцена 2Х | R50400 | Нелегирани титанијум (58 кси мин УТС) |
| 3. разред | R50550 | Нелегирани титанијум |
| 7. разред | R52400 | Нелегирани Ти + 0.12-0.25% Пд |
| Граде 7Х | R52400 | Нелегирани Ти + Пд (58 кси мин УТС) |
| 9. разред | R56320 | Ти-3Ал-2.5В легура |
| 11. разред | R52250 | Нелегирани Ти + 0.12-0.25% Пд |
| 12. разред | R53400 | Ти-0,3Мо-0,8Ни легура |
| 13. разред | R53413 | Легура Ти-0,5Ни-0,05Ру |
| 14. разред | R53414 | Легура Ти-0,5Ни-0,05Ру |
| 15. разред | R53415 | Легура Ти-0,5Ни-0,05Ру |
| 16. разред | R52402 | Нелегирани Ти + 0.04-0.08% Пд |
| Граде 16Х | R52402 | Нелегирани Ти + Пд (58 кси мин УТС) |
| 17. разред | R52252 | Нелегирани Ти + 0.04-0.08% Пд |
| 18. разред | R56322 | Ти-3Ал-2.5В + 0.04-0.08% Пд |
| 26. разред | R52404 | Нелегирани Ти + 0.08-0.14% Ру |
| Граде 26Х | R52404 | Нелегирани Ти + Ру (58 кси мин УТС) |
| 27. разред | R52254 | Нелегирани Ти + 0.08-0.14% Ру |
| 28. разред | R56323 | Ти-3Ал-2.5В + 0.08-0.14% Ру |
| Оцена 30 | R53530 | Ти-0,3Цо-0,05Пд легура |
| Оцена 31 | R53532 | Ти-0,3Цо-0,05Пд легура |
| Оцена 33 | R53442 | Ти-0,4Ни-0,015Пд-0,025Ру-0,15Цр |
| Оцена 34 | R53445 | Ти-0,4Ни-0,015Пд-0,025Ру-0,15Цр |
| Оцена 35 | R56340 | Ти-4,5Ал-2Мо-1,6В-0,5Фе-0,3Си |
| Оцена 36 | R58450 | Ти-45Нб легура |
| Оцена 37 | R52815 | Ти-1.5Ал легура |
| Оцена 38 | R54250 | Ти-4Ал-2.5В-1.5Фе легура |
| Оцена 39 | R53390 | Ти-0,25Фе-0,4Си легура |
Бешавни наспрам заварених: који би требало да наведете?
| Параметар | Бешавне титанијумске цеви | АСТМ Б338 заварене титанијумске цеви |
|---|---|---|
| Процес производње | Ротациони пирсинг + хладно ваљање | Ваљање траке + континуирано заваривање |
| Толеранција дебљине зида | ±10% типично | ±5% типично (конзистентније) |
| Ограничење дужине | Ограничено тежином гредице | Неограничено (дужине намотаја или сечења) |
| Индекс трошкова (2. степен) | 1,00 (основни) | 0,75–0,85 (15–25% мање) |
| Доступност (ОД < 50,8 мм) | 6–8 недеља | 3–4 недеље |
Заварене цеви су сада стандардне за измењиваче топлоте хлађене морском водом{0}}у опсегу 12,7 мм–38,1 мм спољашњег дела, под условом да је зрна вара уклоњена (хладно вучена) и тестирана 100% вртложним струјама према АСТМ Е426 или Е309.
Обавезно тестирање и захтеви за сертификацију
| Тест | Фреквенција | Критеријуми прихватања |
|---|---|---|
| Тест затезања | 1 по лоту | Табела по степену (УТС, ИС, издужење) |
| Тест спљоштења | 2 цеви по серији | Нема пукотина |
| Фларе Тест | 2 цеви по серији | Без пукотина (само бешавне) |
| Тест прирубнице | 2 цеви по серији | Без пукотина (само заварени) |
| Не-тестирање без разарања | 100% | Вртложна струја или ултразвучна по АСТМ Е426/Е213 |
| Хидростатиц Тест | 100% | Алтернатива НДТ ако је договорено |
АСТМ Б338 наспрам АСМЕ СБ-338: Која је разлика?
Технички: нема.
АСМЕ СБ-338 је идентичан у хемијским, механичким и испитним захтевима као АСТМ Б338. Једина разлика је референца надлежности.
АСТМ Б338 је цитиран у општим индустријским спецификацијама (нафта и гас, десалинизација, енергија).
АСМЕ СБ-338је цитиран у АСМЕ Одељак ВИИИ, Дивизија 1 кодови посуда под притиском.
Наша фабрика
Наша фабрика је специјализована за прецизну производњу АСТМ Б338 цеви од легуре титанијума, интегришући преко 18 година искуства у бешавним и завареним титанијумским цевима за глобалне измењиваче топлоте, десалинизацију и апликације на мору. Опремљени напредним млиновима за хладно ваљање, аутоматизованим линијама за заваривање плазмом и 100%-домаћим НДТ могућностима-укључујући испитивање вртложним струјама и ултразвучним испитивањем-обезбеђујемо потпуну следљивост од сирове титанијумске траке или гредице до готове цеви. Сва производња је двоструко-сертификована према АСТМ Б338 и АСМЕ СБ-338, са извештајима о испитивању млина за сваку серију. Од степена комерцијалне чистоће до легуре високих перформанси 7, 9 и 12, ми испоручујемо доследан квалитет, конкурентно време испоруке и техничку подршку за ОЕМ произвођаче и инжењерске извођаче широм света.
Наш тим
Наш тим се састоји од веома искусних металурга, инжењера заваривања и специјалиста за производњу са деценијама комбиноване стручности у производњи титанијумских цеви и обезбеђењу квалитета. Од инспекције сировог материјала до коначног тестирања без{1}}разарања, сваки члан је посвећен прецизности, следљивости и сталном побољшању. Блиско сарађујемо са клијентима током фазе спецификације да бисмо препоручили најисплативију методу квалитета и производње, а наши технички инжењери продаје пружају-подршку у реалном времену за РФК, инспекције-треће стране и пројектну документацију. Било да се ради о стандардној поруџбини кондензаторске цеви 2. или прилагођеној легури са малим толеранцијама, наш тим испоручује поуздана решења, на време и сертификована.
Тим од поверења
Посете купаца
Учешће ГНЕЕ на изложбама
Popularne oznake: астм б338 цеви од легуре титанијума, Кина астм б338 цеви од легуре титанијума произвођачи, добављачи, фабрика
